ในภูมิทัศน์แบบไดนามิกของระบบพลังงานระบบพลังงานแบบฝังตัวได้กลายเป็นองค์ประกอบที่สำคัญซึ่งจัดเตรียมการใช้งานที่หลากหลายตั้งแต่ระบบอัตโนมัติอุตสาหกรรมไปจนถึงการสื่อสารโทรคมนาคม ในฐานะซัพพลายเออร์ระบบไฟฟ้าที่ฝังตัวฉันได้เห็นความต้องการและความท้าทายที่พัฒนาขึ้นโดยตรงในสาขานี้โดยเฉพาะอย่างยิ่งเมื่อมันมาถึงข้อกำหนดการควบคุมการโหลด ในบล็อกนี้ฉันจะเจาะลึกลงไปในความซับซ้อนของการควบคุมการโหลดระบบพลังงานสำหรับระบบพลังงานฝังตัวสำรวจปัจจัยสำคัญความท้าทายและการแก้ปัญหาที่กำหนดลักษณะสำคัญของอุตสาหกรรมของเรา
ทำความเข้าใจกับระบบพลังงานในตัว
ก่อนที่เราจะดำดิ่งสู่ข้อกำหนดการควบคุมโหลดขอให้เข้าใจสั้น ๆ ว่าระบบพลังงานฝังตัวคืออะไร หนึ่งระบบพลังงานในตัวเป็นโซลูชันพลังงานแบบบูรณาการแบบบูรณาการที่ออกแบบมาเพื่อให้พลังงานที่เชื่อถือได้และมีประสิทธิภาพแก่แอพพลิเคชั่นหรืออุปกรณ์ที่เฉพาะเจาะจง ระบบเหล่านี้มักจะถูกฝังอยู่ในอุปกรณ์หรือระบบขนาดใหญ่เช่นแผงควบคุมอุตสาหกรรมอุปกรณ์สื่อสารและอุปกรณ์ทางการแพทย์
ระบบพลังงานแบบฝังตัวมีข้อดีหลายประการรวมถึงการประหยัดพื้นที่ความน่าเชื่อถือที่ดีขึ้นและการรบกวนทางแม่เหล็กไฟฟ้าลดลง (EMI) พวกเขายังได้รับการออกแบบมาเพื่อตอบสนองความต้องการพลังงานเฉพาะของแอปพลิเคชันเพื่อให้มั่นใจถึงประสิทธิภาพและประสิทธิภาพที่ดีที่สุด
ความสำคัญของการควบคุมโหลด
การควบคุมการโหลดเป็นสิ่งสำคัญในการทำงานของระบบพลังงานโดยเฉพาะอย่างยิ่งสำหรับระบบพลังงานในตัว มันหมายถึงความสามารถของระบบพลังงานในการรักษาแรงดันเอาต์พุตที่เสถียรหรือปัจจุบันแม้จะมีการเปลี่ยนแปลงในโหลด กล่าวอีกนัยหนึ่งการควบคุมการโหลดทำให้มั่นใจได้ว่าพลังงานที่จ่ายให้กับโหลดยังคงอยู่ในขีด จำกัด ที่ยอมรับได้โดยไม่คำนึงถึงความต้องการของโหลด
การควบคุมการโหลดที่เหมาะสมเป็นสิ่งจำเป็นด้วยเหตุผลหลายประการ ประการแรกมันช่วยให้มั่นใจได้ว่าการทำงานที่เชื่อถือได้ของโหลด อุปกรณ์และอุปกรณ์อิเล็กทรอนิกส์จำนวนมากมีความไวต่อความผันผวนของแรงดันไฟฟ้าและแม้แต่การเปลี่ยนแปลงเล็กน้อยในแรงดันไฟฟ้าของอุปทานอาจทำให้เกิดความผิดปกติหรือความเสียหาย ด้วยการรักษาแรงดันเอาต์พุตที่เสถียรการควบคุมการโหลดจะช่วยปกป้องโหลดและตรวจสอบให้แน่ใจว่าการทำงานที่เหมาะสม
ประการที่สองการควบคุมโหลดช่วยเพิ่มประสิทธิภาพของระบบพลังงาน เมื่อแรงดันเอาต์พุตมีความเสถียรระบบพลังงานสามารถทำงานได้อย่างมีประสิทธิภาพมากขึ้นลดการใช้พลังงานและลดการสร้างความร้อนให้น้อยที่สุด สิ่งนี้ไม่เพียง แต่ช่วยประหยัดพลังงาน แต่ยังขยายอายุการใช้งานของส่วนประกอบระบบพลังงาน
ในที่สุดกฎระเบียบโหลดเป็นสิ่งสำคัญสำหรับการปฏิบัติตามมาตรฐานอุตสาหกรรมและข้อบังคับ หลายอุตสาหกรรมมีข้อกำหนดเฉพาะด้านคุณภาพพลังงานรวมถึงความเสถียรของแรงดันไฟฟ้าและระลอกคลื่น โดยการปฏิบัติตามข้อกำหนดเหล่านี้ระบบพลังงานแบบฝังตัวสามารถรับรองการปฏิบัติตามและหลีกเลี่ยงปัญหาทางกฎหมายที่อาจเกิดขึ้น
ข้อกำหนดการควบคุมโหลดสำหรับระบบพลังงานฝังตัว
ข้อกำหนดการควบคุมการโหลดสำหรับระบบพลังงานในตัวอาจแตกต่างกันไปขึ้นอยู่กับแอปพลิเคชันเฉพาะและคุณสมบัติของโหลด อย่างไรก็ตามมีปัจจัยทั่วไปหลายประการที่ต้องพิจารณาเมื่อออกแบบและใช้กลยุทธ์การควบคุมโหลด
ระเบียบแรงดันไฟฟ้า
การควบคุมแรงดันไฟฟ้าเป็นหนึ่งในแง่มุมที่สำคัญที่สุดของการควบคุมการโหลด มันหมายถึงความสามารถของระบบพลังงานในการรักษาแรงดันเอาต์พุตที่เสถียรภายในความอดทนที่ระบุ โดยทั่วไปแล้วความอดทนจะแสดงเป็นเปอร์เซ็นต์ของแรงดันเอาท์พุทเล็กน้อยและอาจแตกต่างกันไปขึ้นอยู่กับแอปพลิเคชัน
ตัวอย่างเช่นในบางแอพพลิเคชั่นเช่นอุปกรณ์โทรคมนาคมการทนต่อแรงดันไฟฟ้าอาจต่ำถึง± 1% ซึ่งหมายความว่าแรงดันเอาต์พุตของระบบพลังงานจะต้องอยู่ภายใน 1% ของแรงดันไฟฟ้าเล็กน้อยแม้ว่าโหลดจะเปลี่ยนไป ในแอปพลิเคชันอื่น ๆ เช่นระบบควบคุมอุตสาหกรรมความทนทานต่อแรงดันไฟฟ้าอาจสูงขึ้นเล็กน้อยโดยทั่วไปประมาณ± 2% ถึง± 5%
เพื่อให้บรรลุการควบคุมแรงดันไฟฟ้าที่ต้องการระบบพลังงานฝังตัวมักจะใช้ตัวควบคุมแรงดันไฟฟ้า อุปกรณ์เหล่านี้ได้รับการออกแบบมาเพื่อรับรู้ถึงแรงดันไฟฟ้าเอาท์พุทและปรับแรงดันไฟฟ้าอินพุตหรือกระแสไฟฟ้าเพื่อรักษาแรงดันเอาต์พุตที่เสถียร มีตัวควบคุมแรงดันไฟฟ้าหลายประเภทรวมถึงตัวควบคุมเชิงเส้นตัวควบคุมการสลับและหน่วยงานกำกับดูแลไฮบริด
ระเบียบปัจจุบัน
นอกเหนือจากการควบคุมแรงดันไฟฟ้าแล้วระบบพลังงานฝังตัวบางตัวอาจต้องมีการควบคุมในปัจจุบัน กฎระเบียบปัจจุบันหมายถึงความสามารถของระบบพลังงานในการรักษากระแสเอาต์พุตที่เสถียรภายในความอดทนที่ระบุ สิ่งนี้มีความสำคัญอย่างยิ่งในแอปพลิเคชันที่โหลดต้องการกระแสคงที่เช่นระบบไฟ LED หรือวงจรการชาร์จแบตเตอรี่
กฎระเบียบในปัจจุบันสามารถทำได้โดยใช้เทคนิคที่หลากหลายรวมถึงตัวต้านทานที่ จำกัด ในปัจจุบันตัวควบคุมปัจจุบันและลูปควบคุมข้อเสนอแนะ ทางเลือกของเทคนิคขึ้นอยู่กับแอปพลิเคชันเฉพาะและข้อกำหนดของการโหลด
การตอบสนองชั่วคราว
การตอบสนองชั่วคราวเป็นอีกปัจจัยสำคัญที่ต้องพิจารณาเมื่อออกแบบกลยุทธ์การควบคุมโหลดสำหรับระบบพลังงานในตัว มันหมายถึงความสามารถของระบบพลังงานในการตอบสนองอย่างรวดเร็วต่อการเปลี่ยนแปลงอย่างฉับพลันในภาระ เมื่อโหลดเปลี่ยนแปลงอย่างกะทันหันระบบพลังงานจะต้องสามารถปรับแรงดันไฟฟ้าหรือกระแสไฟฟ้าเพื่อรักษาเสถียรภาพ
การตอบสนองชั่วคราวที่ดีเป็นสิ่งจำเป็นสำหรับแอปพลิเคชันที่โหลดสามารถเปลี่ยนแปลงได้อย่างรวดเร็วเช่นในระบบควบคุมมอเตอร์หรือการสื่อสารข้อมูลความเร็วสูง ในแอปพลิเคชันเหล่านี้การตอบสนองชั่วคราวที่ช้าอาจทำให้เกิดแรงดันไฟฟ้าลดลงหรือแหลมซึ่งสามารถทำลายภาระหรือทำให้เกิดข้อผิดพลาดของข้อมูล
เพื่อปรับปรุงการตอบสนองชั่วคราวของระบบพลังงานฝังตัวนักออกแบบมักใช้เทคนิคต่าง ๆ เช่นลูปควบคุมความคิดเห็นตัวเก็บประจุเอาท์พุทและตัวควบคุมแรงดันไฟฟ้าที่ออกฤทธิ์เร็ว เทคนิคเหล่านี้ช่วยลดเวลาตอบสนองของระบบพลังงานและตรวจสอบให้แน่ใจว่าแรงดันเอาต์พุตที่เสถียรหรือกระแสไฟฟ้า
ระลอกคลื่นและเสียงรบกวน
ระลอกคลื่นและเสียงเป็นอีกสองปัจจัยสำคัญที่อาจส่งผลกระทบต่อประสิทธิภาพของระบบพลังงานในตัว Ripple หมายถึงส่วนประกอบ AC ขนาดเล็กที่ซ้อนทับบนแรงดันเอาต์พุต DC ของระบบพลังงาน ในทางกลับกันเสียงรบกวนหมายถึงการรบกวนทางไฟฟ้าแบบสุ่มที่สามารถเกิดขึ้นได้ในระบบพลังงาน
ทั้งระลอกคลื่นและเสียงรบกวนอาจทำให้เกิดปัญหากับการโหลดโดยเฉพาะอย่างยิ่งสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่ละเอียดอ่อน ระลอกคลื่นอาจทำให้เกิดการรบกวนด้วยการทำงานของโหลดในขณะที่เสียงรบกวนสามารถแนะนำข้อผิดพลาดหรือสัญญาณเท็จ ดังนั้นจึงเป็นสิ่งสำคัญที่จะลดระลอกและเสียงรบกวนในระบบพลังงานฝังตัว
เพื่อลดระลอกคลื่นและเสียงรบกวนนักออกแบบมักใช้เทคนิคการกรองเช่นตัวเก็บประจุตัวเหนี่ยวนำและตัวกรอง EMI ส่วนประกอบเหล่านี้ช่วยให้แรงดันเอาต์พุตลดระดับเสียงและลดระดับระลอกคลื่นและเสียงรบกวน
ความท้าทายในการควบคุมโหลดสำหรับระบบพลังงานฝังตัว
ในขณะที่การควบคุมการโหลดเป็นสิ่งจำเป็นสำหรับการทำงานที่เชื่อถือได้ของระบบพลังงานในตัว แต่ก็สามารถท้าทายได้ มีหลายปัจจัยที่สามารถทำให้การควบคุมการโหลดเป็นเรื่องยากรวมถึง:
โหลดตัวแปร
หนึ่งในความท้าทายที่ยิ่งใหญ่ที่สุดในการควบคุมโหลดคือการจัดการกับโหลดตัวแปร แอพพลิเคชั่นจำนวนมากเช่นระบบควบคุมมอเตอร์หรือวงจรการชาร์จแบตเตอรี่มีโหลดที่อาจแตกต่างกันอย่างมากเมื่อเวลาผ่านไป โหลดตัวแปรเหล่านี้อาจทำให้เกิดการเปลี่ยนแปลงอย่างฉับพลันในความต้องการพลังงานทำให้เป็นเรื่องยากสำหรับระบบพลังงานในการรักษาแรงดันเอาต์พุตที่เสถียรหรือกระแส
เพื่อจัดการกับความท้าทายนี้ระบบพลังงานฝังตัวมักจะใช้เทคนิคการควบคุมโหลดแบบไดนามิก เทคนิคเหล่านี้เกี่ยวข้องกับการตรวจสอบโหลดอย่างต่อเนื่องและปรับเอาต์พุตระบบพลังงานแบบเรียลไทม์เพื่อรักษาเสถียรภาพ ตัวอย่างเช่นระบบพลังงานอาจใช้ลูปควบคุมข้อเสนอแนะเพื่อรับรู้แรงดันเอาต์พุตหรือกระแสไฟฟ้าและปรับแรงดันไฟฟ้าอินพุตหรือกระแสตามนั้น
ข้อกำหนดที่มีประสิทธิภาพสูง
ความท้าทายอีกประการหนึ่งในการควบคุมโหลดคือการบรรลุประสิทธิภาพสูง ดังที่ได้กล่าวไว้ก่อนหน้านี้การควบคุมการโหลดช่วยปรับปรุงประสิทธิภาพของระบบพลังงาน แต่ยังสามารถเพิ่มความซับซ้อนและต้นทุนของระบบ ดังนั้นจึงเป็นสิ่งสำคัญที่จะต้องหาสมดุลระหว่างการควบคุมการโหลดและประสิทธิภาพ
เพื่อให้ได้ประสิทธิภาพสูงระบบพลังงานฝังตัวมักจะใช้ตัวควบคุมการสลับ หน่วยงานกำกับดูแลเหล่านี้มีประสิทธิภาพมากกว่าตัวควบคุมเชิงเส้นเพราะใช้เทคนิคการสลับเพื่อแปลงแรงดันไฟฟ้าอินพุตเป็นแรงดันเอาต์พุต อย่างไรก็ตามการสลับหน่วยงานกำกับดูแลยังสามารถแนะนำระลอกคลื่นและเสียงรบกวนมากขึ้นซึ่งอาจเป็นปัญหาสำหรับบางแอปพลิเคชัน
ข้อ จำกัด ด้านพื้นที่
ระบบพลังงานแบบฝังตัวมักถูกออกแบบมาให้มีขนาดกะทัดรัดและมีน้ำหนักเบาซึ่งสามารถทำให้มันท้าทายในการใช้เทคนิคการควบคุมการโหลด ส่วนประกอบการควบคุมการโหลดจำนวนมากเช่นตัวเก็บประจุตัวเหนี่ยวนำและตัวกรอง EMI สามารถใช้พื้นที่ได้อย่างมีนัยสำคัญ ดังนั้นจึงเป็นเรื่องสำคัญที่จะต้องหาวิธีที่จะลดขนาดของส่วนประกอบเหล่านี้โดยไม่ต้องเสียสละประสิทธิภาพ
เพื่อจัดการกับความท้าทายนี้นักออกแบบมักใช้เทคนิคการบรรจุภัณฑ์ขั้นสูงและการรวมส่วนประกอบ ตัวอย่างเช่นพวกเขาอาจใช้เทคโนโลยีการติดตั้งพื้นผิว (SMT) เพื่อลดขนาดของส่วนประกอบหรือรวมฟังก์ชั่นหลายอย่างเข้ากับชิปเดียว
โซลูชั่นสำหรับการควบคุมโหลดในระบบพลังงานฝังตัว
แม้จะมีความท้าทาย แต่ก็มีโซลูชั่นหลายอย่างสำหรับการควบคุมการโหลดในระบบพลังงานฝังตัว โซลูชันเหล่านี้มีตั้งแต่ส่วนประกอบแบบพาสซีฟอย่างง่ายไปจนถึงอัลกอริทึมการควบคุมขั้นสูงและระบบการจัดการพลังงานอัจฉริยะ
ส่วนประกอบแฝง
ส่วนประกอบแบบพาสซีฟเช่นตัวเก็บประจุตัวเหนี่ยวนำและตัวต้านทานมักใช้เพื่อปรับปรุงการควบคุมการโหลดในระบบพลังงานฝังตัว ตัวเก็บประจุสามารถใช้ในการกรองระลอกคลื่นและเสียงรบกวนในขณะที่ตัวเหนี่ยวนำสามารถใช้เพื่อทำให้การไหลของกระแสราบรื่นขึ้น ตัวต้านทานสามารถใช้เพื่อ จำกัด กระแสและให้การแบ่งแรงดันไฟฟ้า
ส่วนประกอบแบบพาสซีฟนั้นค่อนข้างง่ายและราคาไม่แพง แต่มีข้อ จำกัด พวกเขาสามารถให้ระดับการควบคุมการโหลดระดับคงที่เท่านั้นและพวกเขาอาจไม่สามารถตอบสนองต่อการเปลี่ยนแปลงอย่างฉับพลันในภาระได้อย่างรวดเร็ว ดังนั้นพวกเขามักจะใช้ร่วมกับเทคนิคการควบคุมโหลดอื่น ๆ
หน่วยงานกำกับดูแลแรงดันไฟฟ้า
ตัวควบคุมแรงดันไฟฟ้าเป็นอีกวิธีหนึ่งสำหรับการควบคุมการโหลดในระบบพลังงานฝังตัว ดังที่ได้กล่าวไว้ก่อนหน้านี้มีตัวควบคุมแรงดันไฟฟ้าหลายประเภทรวมถึงตัวควบคุมเชิงเส้นตัวควบคุมการสลับและตัวควบคุมไฮบริด
ตัวควบคุมเชิงเส้นนั้นง่ายและราคาไม่แพง แต่มีประสิทธิภาพน้อยกว่าการสลับหน่วยงานกำกับดูแล โดยทั่วไปแล้วจะใช้ในแอปพลิเคชันที่กระแสโหลดค่อนข้างต่ำและแรงดันเอาต์พุตจะต้องมีความเสถียรมาก
การสลับหน่วยงานกำกับดูแลมีประสิทธิภาพมากกว่าตัวควบคุมเชิงเส้น แต่ก็มีความซับซ้อนและมีราคาแพงกว่า โดยทั่วไปแล้วจะใช้ในแอปพลิเคชันที่กระแสโหลดสูงและประสิทธิภาพเป็นปัจจัยสำคัญ
ตัวควบคุมไฮบริดรวมข้อดีของตัวควบคุมเชิงเส้นและการสลับซึ่งให้ประสิทธิภาพสูงและระลอกคลื่นต่ำ โดยทั่วไปแล้วจะใช้ในแอปพลิเคชันที่ทั้งประสิทธิภาพและเสถียรภาพของแรงดันไฟฟ้ามีความสำคัญ
ลูปควบคุมข้อเสนอแนะ
ลูปควบคุมความคิดเห็นเป็นเทคนิคที่มีประสิทธิภาพสำหรับการควบคุมการโหลดในระบบพลังงานฝังตัว พวกเขาเกี่ยวข้องกับการตรวจสอบแรงดันเอาต์พุตหรือกระแสไฟฟ้าอย่างต่อเนื่องและปรับแรงดันไฟฟ้าอินพุตหรือกระแสเพื่อรักษาเอาต์พุตที่เสถียร
ลูปควบคุมความคิดเห็นสามารถนำไปใช้งานได้โดยใช้เทคนิคแบบอะนาล็อกหรือดิจิตอล ลูปควบคุมข้อเสนอแนะแบบอะนาล็อกนั้นง่ายและราคาไม่แพง แต่มีความแม่นยำน้อยกว่าลูปควบคุมข้อเสนอแนะแบบดิจิตอล ลูปควบคุมข้อเสนอแนะแบบดิจิตอลมีความแม่นยำและยืดหยุ่นมากขึ้น แต่ก็มีความซับซ้อนและมีราคาแพงกว่า
ระบบการจัดการพลังงานอัจฉริยะ
ระบบการจัดการพลังงานอัจฉริยะเป็นโซลูชันที่เกิดขึ้นใหม่สำหรับการควบคุมการโหลดในระบบพลังงานฝังตัว ระบบเหล่านี้ใช้อัลกอริทึมและเซ็นเซอร์ขั้นสูงเพื่อตรวจสอบโหลดและปรับเอาต์พุตระบบพลังงานแบบเรียลไทม์
ระบบการจัดการพลังงานอัจฉริยะสามารถให้ประโยชน์หลายประการรวมถึงการควบคุมการโหลดที่ดีขึ้นประสิทธิภาพที่สูงขึ้นและความน่าเชื่อถือของระบบที่ดีขึ้น พวกเขายังสามารถปรับให้เข้ากับการเปลี่ยนแปลงเงื่อนไขการโหลดและเพิ่มประสิทธิภาพการทำงานของระบบพลังงานตามข้อกำหนดเฉพาะของแอปพลิเคชัน
ติดต่อเราสำหรับความต้องการระบบพลังงานในตัวของคุณ

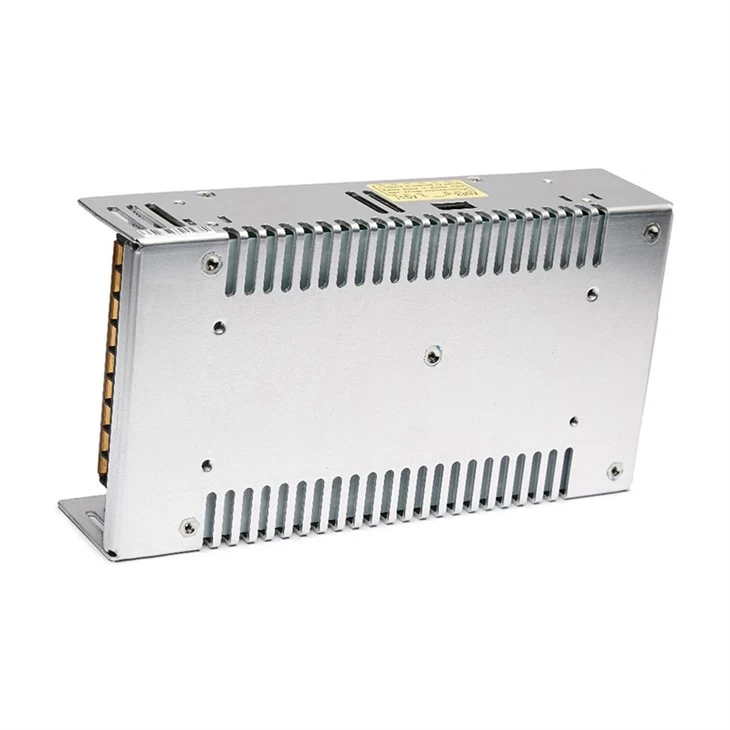

ในฐานะซัพพลายเออร์ระบบพลังงานฝังตัวเราเข้าใจถึงความสำคัญของการควบคุมการโหลดและความท้าทายที่มาพร้อมกับมัน เรานำเสนอที่หลากหลายระบบพลังงานในตัวโซลูชันที่ออกแบบมาเพื่อตอบสนองความต้องการการควบคุมการโหลดเฉพาะของแอปพลิเคชันของคุณ ผลิตภัณฑ์ของเรารวมถึงสลับแหล่งจ่ายไฟและแหล่งจ่ายไฟการสื่อสาร 6kWซึ่งเป็นที่รู้จักกันดีในเรื่องประสิทธิภาพความน่าเชื่อถือและประสิทธิภาพการควบคุมโหลดที่ยอดเยี่ยม
หากคุณมีคำถามหรือต้องการความช่วยเหลือเกี่ยวกับข้อกำหนดของระบบพลังงานในตัวของคุณโปรดอย่าลังเลที่จะติดต่อเรา ทีมผู้เชี่ยวชาญของเราพร้อมที่จะช่วยเหลือคุณและจัดหาโซลูชั่นที่ดีที่สุดสำหรับความต้องการของคุณ เราหวังว่าจะได้ทำงานร่วมกับคุณและช่วยให้คุณบรรลุเป้าหมายระบบพลังงานของคุณ
การอ้างอิง
- Erickson, RW, & Maksimovic, D. (2001) พื้นฐานของพลังงานอิเล็กทรอนิกส์ สปริงเกอร์วิทยาศาสตร์และสื่อธุรกิจ
- Mohan, N. , UNDELAND, TM, & Robbins, WP (2012) Power Electronics: ตัวแปลงแอปพลิเคชันและการออกแบบ John Wiley & Sons
- Pressman, AI, & MacDonald, K. (2009) การสลับการออกแบบแหล่งจ่ายไฟ McGraw-Hill
